Продукция > FG Wilson > Опции > Опции для двигателя >

Критический глушитель



Электрогенераторы  FG Wilson поставляются с системами ослабления звука отработанных (выхлопных) газов (глушителями) в стандартной комплектации:

Для станций в открытом исполнении это - промышленный глушитель (ES1),

обеспечивающий снижение шума выхлопа двигателя на 9 дБ.


Для электрогенераторов, поставляемых во всепогодном шумозащитном кожухе предусмотрена установка системы выхлопа отработанных газов второго уровня - "резидентный" (низкошумный) глушитель (ES2),

обеспечивающего более высокий, по сравнению с промышленным глушителем уровень уменьшения шума выхлопных газов до 25 дБ, что эквивалентно уровню в 75-80 дБ на расстоянии 7 метров в открытых полевых условиях.

Эту систему глушения (ES2) можно заказать как опцию на электрогенератор в открытом исполнении.

Комплект поставки будет включать в себя, кроме собственно глушителя, сильфон из нержавеющей стали, колено выхлопного коллектора, прямой соединитель для выхлопных газов, монтажные кронштейны и зажимы, гибкие вставки, прямые переходники и другие крепежные детали.

Кроме того, для заказа в качестве дополнительного (расширенного) оборудования (для электрогенераторов, поставляемых в открытом исполнении), доступна система глушения третьего уровня - "критический" глушитель (ES3),

обеспечивающая наивысший уровень уменьшения шума выхлопных газов до 35 дБ, что эквивалентно уровню в 65-70 дБ на расстоянии 7 метров в открытых полевых условиях.

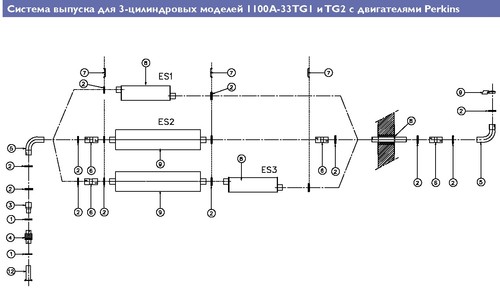

Пример комплектации КРИТИЧЕСКОГО глушителя



ES3 (глушитель) EK3 (монтажный комплект)
Описание
1 2 - U - образный зажим 2,5 дюйма
2 6 3 U - образный зажим, 3 дюйма
1 - Редуктор, диаметр - внешний -2,5/внутренний - 3 дюйма
3b - - Редуктор
4 1 - Сильфон - 2,5 дюйма
5 1 1 Колено, диаметр - внешний/ внутренний - 3 дюйма
6 1 1 Соединитель - 3 дюйма
7 3 - Опорный кронштейн глушителя
8 1 - Промышленный глушитель
9 1 - Резидентный глушитель
10 - 1 Набор настенных гильз
11 - 1 Защитный колпак от дождя и снега
12 1 - Штуцер 1103А-33TG1/TG2
В комплект поставки входят: система глушителей, сильфон из нержавеющей стали, колено выхлопного коллектора, прямой соединитель для выхлопных газов, монтажные кронштейны и зажимы, гибкие вставки, прямые переходники и другие крепежные детали. Указанные глушители устанавливаются на каждую генераторную установку с учетом модели двигателя и номинальных рабочих характеристик.
в начало страницы

Все варианты систем глушения (глушители различного уровня) для электрогенераторов в открытом исполнении* поставляются в комплекте с монтажными (установочными) комплектами, обеспечивающими монтаж системы выхлопа "верхнего" крепления, над станцией. Однако, предусмотрен заказ дополнительного монтажного комплекта промышленного глушителя -
ЕМ1, стандартный монтажный набор промышленного глушителя

Данный вариант предназначен для использования промышленного глушителя и позволяет осуществить его монтаж  в генераторной. Данный вариант включает в себя сильфон из нержавеющей стали, колено выхлопного коллектора, прямой соединитель для выхлопных газов, монтажные кронштейны и зажимы.

Данный комплект поставляется стандартно с промышленным глушителем.

Доступен для заказа как дополнительное оборудование.

В ряде случаев требуется монтаж выхлопной системы с внешним выводом "через стену". Для таких случаев предусмотрены дополнительные монтажные комплекты серии EK:
ЕК1, 2 и 3: Набор для монтажа системы выхлопа с выводом через стену

Данный вариант позволяет осуществить монтаж с выводом глушителя через стену любого варианта глушителя (промышленного - EK1, резидентного -EK2 или критического - EK3).  Комплект для каждого типа выхлопной системы включает в себя набор настенных гильз, колено выхлопного коллектора, прямой соединитель для выхлопных газов, защитный колпак от дождя и снега и необходимые зажимы.

* системы глушения для станций, поставляемых во всепогодном шумозащитном кожухе, смонтированы стационарно в  заводских условиях и не требуют дополнительного монтажа.

Отдельно, не в комплекте, можно заказать:
ЕВ1 Колено выхлопного коллектора

Этот вариант облегчает изоляцию трубопроводов глушителя выходного коллектора от вибрации двигателя использованием сильфона из нержавеющей стали
ER1 Защитный колпак от дождя и снега

Этот вариант исключает проникновения воды в глушитель выхлопной коллектор. Как стандартная комплектация предусмотрен на всех всепогодных шумозащитных кожухах.
