Дизельные ГУ с жидкостным охлаждением с двигателями Perkins

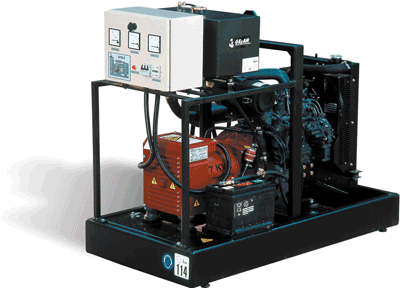

Общее описание конструкции ДГУ с двигателем Perkins

Конструктивно дизель-генератор представляет собой дизельный двигатель и генератор переменного тока, смонтированные в единый агрегат и установленные на стальной раме. Рама покрыта фосфатной грунтовкой и окрашена.
Ротор генератора переменного тока жестко сочленён с двигателем посредством стальной дисковой муфты, что гарантирует надёжность соединения и уменьшение вибраций. Дизельный двигатель крепится на стальной раме с использованием антивибрационных подушек.
В агрегатах используются дизельный двигатель Perkins с замкнутым жидкостным охлаждением. Частота вращения двигателя 1500 об/мин.

Основные технические характеристики:

Модель ДГУ	Мощность, кВА		Двигатель Perkins		Генератор		Габариты		Автоном.ч при 100%
	Основная	Резервная	Модель	Регулятор	Марка	Модель	ДхВхШ, мм	Вес, кг
DP 9 Mf	8.9	8.9	403C-11G	механич.	Mecc Alte	BTO3-2S/4	1400x1432x750	347	11.54
DPA 10 E Mf
DP 9	9.1	10	403C-11G	механич.	Mecc Alte	BTO3-2S/4	1400x1432x750	350	11.54
DPA 10 E
DP 13 Mf	13	13	403C-15G	механич.	Mecc Alte	BTO3-2L/4	1400x1432x750	460	8.11
DPA 15 E Mf
DP 13	13.3	13.3	403C-15G	механич.	Mecc Alte	BTO3-2L/4	1400x1432x750	430	8.11
DPA 15 E
DP 20 Mf	20.3	21	404C-22G	механич.	Stamford	BCI 184E1	1650x1525x750	585	16.67
DPA 25 E Mf
DP 20	20.3	22.7	403C-15G	механич.	Stamford	BCI 184E1	1650x1585x750	560	16.67
DPA 25 E
DP 30 Mf	30	31	1103A-33G1	механич.	Stamford	BCI 184G1	1650x1525x750	890	11.39
DPA 35 E Mf
DP 30	30	33	1103A-33G1	механич.	Stamford	BCI 184G1	1650x1585x750	765	11.39
DPA 35 E
DP 45	45	49.6	1103A-33TG1	механич.	Stamford	UCI 224D1	2065x1732x800	920	13.08
DPA 50 E
DP 60	60	63	1103A-33TG2	механич.	Stamford	UCI 224E1	2065x1732x800	950	10.06
DPA 65 E
DP 80	80	88	1104A-44TG2	механич.	Stamford	UCI 224G1	2065x1732x800	1035	11.21
DPA 90 E
DP 100	100	110	1104A-44TAG2	электрон.	Stamford	UCI 274C1	2065x1732x800	1050	6.9
DPA 110 E
DP 140	136	150	1006 TAG	электрон.	Stamford	UCI 274E1	2590x1812x900	1340	7.8
DPA 150 E
DP 200	208	229	1306C E87TAG3	ЭБУ	Stamford	UCDI 274J1	3000x2057x1150	2245	9.09
DPA 230 E
DP 250	250	275	1306C E87TAG6	ЭБУ	Stamford	UCDI 274K1	3000x2057x1150	2495	7.33
DPA 275 E
DP 350	350	400	2306C E14TAG2	ЭБУ	Stamford	HCI 444F1	3530x2207x1200	3759	7.85
DPA 400 E
DP 400	400	450	2306C E14TAG3	ЭБУ	Stamford	HCI 444F1	3530x2207x1200	3894	6.83
DPA 440 E
DP 450	453	503	2806C E16TAG1	ЭБУ	Stamford	HCI 544C1	3910x2362x1250	4269	9.94
DPA 500 E
DP 500	503	530	2806C E16TAG2	ЭБУ	Stamford	HCI 544D1	3910x2362x1250	4273	8.93
DPA 550 E
DP 630	635	700	2806C E18TAG1	ЭБУ	Stamford	HCI 544F1	3900x2598x1600	5160	7.06
DPA 700 E

Варианты исполнения генераторных установок:

Кожухи, контейнеры и шасси для ДГУ

Панели управления ДГУ
