ДГУ с воздушным охлаждением с двигателями LOMBARDINIКонструктивно ДГУ представляет собой дизельный двигатель и генератор
переменного тока, смонтированные в единый агрегат и установленные
в стальную трубчатую раму. Между рамой и агрегатом предусмотрены
виброгасящие прокладки. Генераторные установки L4 — L20 выпускаются
в стационарном и мобильном исполнениях. Для моделей
L4 и L6 предусмотренно два варианта системы запуска: ручной пуск или
пуск от ключа зажигания.

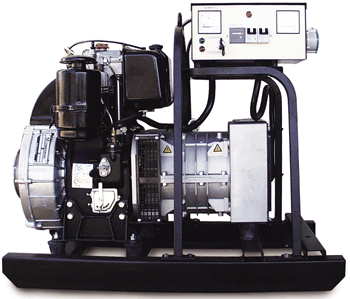

Дизельный генератор L4 Mf  Основные технические характеристики:
| Дизельный генератор |
L4 MF |
L6 MF |
L6 TF |
L20 |
L30 |
| Мощность, кВА/кВт |
4.1/3.28 |
5.9/4.72 |
18.8/15 |
27.9/22.3 |
| Выходное напряжение, В |
220 |
220/380 |
| Число фаз |
1 |
3 |
| Стабильность выходного напряжения при сбалансированной нагрузке, % |
10 |
10 |
5 |
1 |
1.5 |
| Расход топлива, л/час |
1.3 |
2.0 |
5.7 |
8.4 |
| Емкость топливного бака, л. |
4.3 |
10 |
15 |
| Время автономии, ч |
3.3 |
2.15 |
1.75 |
1.78 |
| Размеры (ДхШхВ), см |
72×52 × 58 |
80×52 × 58 |
115×54 × 86 |
130×58 × 91 |
| Вес, кг |
59.5 |
98.2 |
99.7 |
244 |
370 |
| Двигатель LOMBARDINI |
15LD350 |
6LD435 |
9LD652-2 |
11LD626-3 |
| Рабочий объем, л |
0.349 |
0.435 |
1.248 |
1.87 |
| Объем масла, л |
1.2 |
1.2 |
3.5 |
5 |
| Емкость стартерной батареи, Ач |
46 |
55 |
70 |
| Генератор |
S16W-130/2
Mecc Alte Spa |
MR1-180/2
Mecc Alte Spa |
TR1-160/2
Mecc Alte Spa |
ECO3-2L/2
Mecc Alte Spa |
BCI 182H1
STAMFORD |
Особенности двигателей LOMBARDINI :
- четырёхтактный дизельный двигатель с непосредственным впрыском топлива со стартерным или ручным запуском
- воздушное охлаждение
- частота вращения вала 3000 об/мин
- механический регулятор оборотов двигателя
- экологичность: в соответствии с EPA Tire 2.
Особенности генераторов:
- электронный или компаундный регулятор напряжения
- выходное напряжение 380 или 220 В
- частота тока 50 Гц
- стабилизация напряжения от 10% до 1%
В однофазных ДГУ применяются однофазные бесконтактные синхронные генераторы Mecc Alte Spa серии AR1 или MR1 (исполнение IP21, класс изоляции Н). При «набросе» нагрузки от нуля до максимальной падение напряжения не превышает 10%, восстановление напряжения до номинального значения происходит менее чем за 0.1 сек.
В трехфазных ДГУ применяются генераторы:
- в модели 6 кВА — трехфазные контактные синхронные генераторы Mecc Alte Spa серии TR1 с компаундным регулированием (исполнение IP23, класс изоляции Н). Значение выходного напряжения находится в пределах +/-5% от номинального при отклонениях скорости вращения ротора +/-4%. При «набросе» нагрузки от нуля до максимальной падение напряжения не превышает 9%, восстановление напряжения до номинального значения происходит менее чем за 0.1 сек. Допустимые нагрузки при однофазном подключении — до 70% от номинальной трехфазной нагрузки при соединении обмоток генератора треугольником.
- в модели 20 кВА — трехфазные бесконтактные синхронные генераторы Mecc Alte Spa серии ECO3 с электронным регулированием (исполнение IP21 или IP23, класс изоляции Н). Значение выходного напряжения находится в пределах +/-1% от номинального при отклонениях скорости вращения ротора -5% +30% и при любом коэффициенте мощности. При «набросе» нагрузки от нуля до максимальной падение напряжения не превышает 15%, восстановление напряжения до 3% от номинального происходит за 0.2 сек.
- в модели 30 кВА — трехфазный бесконтактный синхронный генератор Newage Stamford серии BCI с электронным регулированием (исполнение IP23, класс изоляции H). Значение выходного напряжения находится в пределах +/-1.5% от номинального при отклонениях скорости вращения ротора +/-4%. При «набросе» нагрузки от нуля до максимальной падение напряжения не превышает 20%.
Опции:
Дизельный генератор L 20
- Датчик уровня топлива
- Датчик давления масла
- Датчик температуры масла
- Удалённый контроль
- Система подкачки топлива автоматическая/ручная
- АЦП
- Датчик нелинейности нагрузки
- Мощностеметр
- Предпусковой подогреватель масла
- 3 амперметра (для моделей с 1-м амперметром)
- Удалённый щит АВР
- Предпусковой подогреватель обмоток генератора
|
