Продукция > FG Wilson > Опции > Опции для топливной системы >

Система перекачки топлива (нижнее расположение)

Система подачи топлива из внешнего бака, расположенного ниже уровня основного бака дизельной электрогенераторной станции FK1.

В автоматическом режиме низкий и высокий уровни топлива в основном баке отслеживаются датчиками: насос начинает перекачивать топливо из внешнего бака в основной по линии подачи топлива.  Для очистки топлива перед электрическим насосом установлен фильтр. При заполнении основного бака подается команда на отключение насоса.

В случае переполнения основного топливного бака излишки топлива сливаются в дополнительный бак через обратную линию.

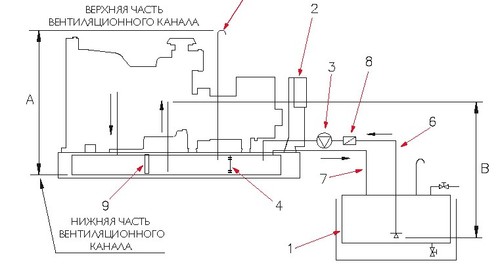

Схема устройства:


  • топливный бак, расположенный ниже уровня пола (1)*
  • панель  управления (2)
  • электрический топливный насос (3)
  • выключатели уровня топлива основного бака (4)
  • удлиненный вентиляционный канал на основном баке (5)
  • трубопровод подачи топлива (6)
  • трубопровод перелива топлива (7) *
  • топливный фильтр (8)
  • клапан одностороннего действия (10)*

* дополнительное оборудование



Ограничение по высоте - 1,4 метра для электростанций для генераторов до P300P1 (расстояние "В"). Для станций P300P1 до P880E1 расстояние "А" может быть увеличено до  3,7 метра.

Выходное отверстие удлиненного вентиляционного канала должно располагаться таким образом, чтобы предотвратить возможность разлива топлива на генераторную установку в случае перелива в вентиляционном канале. Чтобы обеспечить безаварийную работу трубопровода перелива, его необходимо ограничить до высоты ниже вентиляционного канала "В".
Для станций большей мощности применяются другие устройства.
