Система перекачки топлива(верхнее расположение)

Система перекачки топлива из внешнего топливного бака, расположенного выше уровня основного бака дизельной электрогенераторной станции FK2.

Топливо заполняет основной бак дизельной электрогенераторной станции под действием сил гравитации (самотеком). В автоматическом режиме низкий и высокий уровни топливо в основном баке отслеживаются датчиками. Топливный электроклапан, запитанный от аккумулятора, открывается при подаче сигнала о низком уровне топлива. Для очистки топлива перед электроклапаном установлен топливный фильтр.

При наполнении основного бака до предельного уровня подается сигнал на закрытие электроклапана.

В случае переполнения основного бака излишки топлива сливаются во внешний бак через дополнительную систему вентиляции бака. Компенсация давления происходит тем же путем.

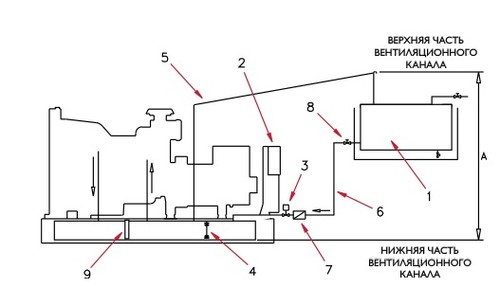

Схема устройства:



  • внешний дополнительный топливный бак, расположенный выше уровня пола и основного бака (1)*
  • панель  управления (2)
  • электрический топливный клапан (3)
  • выключатели уровня топлива основного бака (4)
  • удлиненный вентиляционный канал/обратный трубопровод на основном баке (5)
  • трубопровод подачи топлива (6)
  • топливный фильтр (7)
  • изолирующий клапан во внешнем топливном баке (8)
  • датчик  уровня топлива (9)

* дополнительное оборудование

Ограничения по высоте (расстояние "А") - 1,4 метра, за исключением станций P300P1 - P880E - в котором расстояние "А" может быть увеличено до 3,7 метров.
